DS系列单绳牵引单轨吊车

该产品是采用一种地面无极绳绞车与国外进口单轨吊机车相结合的新颖煤矿用无极绳驱动单轨吊运输系统;该运输系统采用新型牵引车(梭车)机构、超速自动保护液压刹车机构(行走小车制动装置)、起吊梁、压绳轮组件固定装置、拐弯道固定连接装置等自主研发的专利技术。有效克服传统地面双轨运输小车带来地面铺轨繁琐,投入建设费用高,维护难度大,且不能载人运输等缺陷;克服了国外柴油机单轨吊机车投入成本大,性能不稳定,维护保养费用高,噪音和空气污染大、易爆等缺陷。具有性能稳定,结构紧凑、重量轻、噪音低、无污染、安全可靠、操作维修方便、巷道利用效率高、使用成本低等特点。本产品既可用于单轨运输;也可用于地面双轨无极绳绞车的运输;还可采用目前传统无极绳绞车的牵引系统、张紧系统、电控系统和钢丝绳,一机两用,大大降低采掘成本,不仅可以用来运输矿用物资,还可替代矿用猴车和地面专用运人车辆,还可以与机动车单轨道共用轨道,该产品填补了国内空白,其技术水平达到国内外同类产品领先水平,可替代进口类似产品。

相关资质 联系我们:13182580958

DS钢丝绳牵引单轨吊车优势点

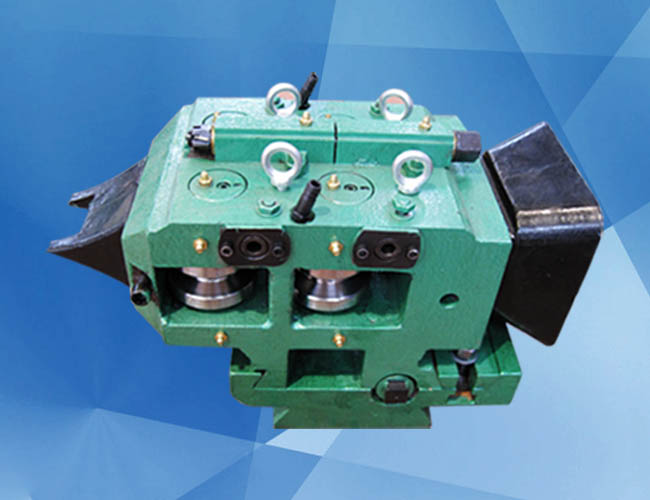

DS系列单绳牵引单轨吊车(图1)

DS钢丝绳牵引单轨吊车的用途

1、布置于皮带机巷,运送检修用的设备及材料。
2、布置于轨道巷,运送采掘工作面的设备、材料。
3、可以作为综掘机跟皮带的辅助后配套用,又可以用来运输安装撤出期间的材料设备,还可以在工作面正常生产期间的物料供应。
4、可以用于大巷、采区上下山及采掘巷、皮带巷、巷道断面较小的巷道。
5、运人安全舒适可靠。

DS钢丝绳牵引单轨吊车系统构造

DS系列单绳牵引单轨吊车(图2)

主要有主机部分和辅助配套电器(材料)两部分构成。主机部分有绞车、张紧装置、压绳 轮组、牵引车、悬吊轨道、起吊梁、连接装置、制动小车、运人车、集装箱和回绳轮等组成。

产品基本参数


序号型号运人最大牵引力                                                  kN运物最大牵引力                                                  kN牵引速度                                                  m/s电动机功率                                                kW牵引距离                                                  m滚筒直径

mm

1DS60/55P3060变频调速551000~15001200
2DS80/75P3780751050~15001200
3DS80/110P37801101050~15001200
4DS90/132P60901321000~15001400
5DS120/132P701201321400~15001400
6DS160/160P901601601475~20001600





序号型号运人牵引力kN运物牵引力kN牵引速度
     m/s
电动机功率kW牵引距离m滚筒直径mm
慢速慢速快速慢速快速
1DS60/55B2960400.671.0551000-15001200
2DS80/110B3880480.61.01101200
3DS90/132B4490540.71.31321400


绞车
DS系列单绳牵引单轨吊车(图3)
采用SQ系列无极绳连续牵引车的绞车。配有防爆电机、工作制动和紧急制动两套制动闸,具有结构紧凑,维护方便,安全可靠等特点。
五轮张紧装置
主要有箱体、导绳轮、动轮组、静轮组、导向轮,配重块和防护网罩组成。该装置可吸纳钢丝绳由于弹性变形引起的伸长,并为单轨吊的绞车提供尾张紧力,以保证钢丝绳在卷筒的绳衬上有较稳定的摩擦力,在绞车有稳定的牵引力,不至于因钢丝绳伸长而引起绞车卷绳筒打滑的现象,所以系统有两套张紧装置并排放在一起。该装置在DS系列钢丝绳牵引单轨吊车和SQ系列无极绳连续牵引车上作为通用配套件。
气动起吊梁
为车辆中承载货物的主要工具,起吊梁可以通过井下高压气源进行升降工作,适应条件:巷道倾角0-18°,巷道长度为0-2200米,运输能力5至32吨。起吊梁可以串联使用,以提升单轨吊单次运输能力,当井下不具备高压气源时,起吊梁也可以用于在列车出现故障时降下重物,以免发生危险。起吊梁重量有:8吨、16吨、32吨。
制动小车
制动是由车体,制动液压缸、液压油箱、手动液压泵、制动弹簧控制阀、制动闸块等组成的,当机车速度超过2.5m/s时,起到超速自动制动保护功能,又可人工直接操作。 制动小车采用失效安全型设计。该装置在与双绳牵引单轨吊上是作为通用配套件。
集装箱
DS系列单绳牵引单轨吊车(图4)
集装箱作为运输松散货物的专用装载设备,配套起吊梁使用。该装置在与双绳牵引单轨吊上是作为通用配套件。
